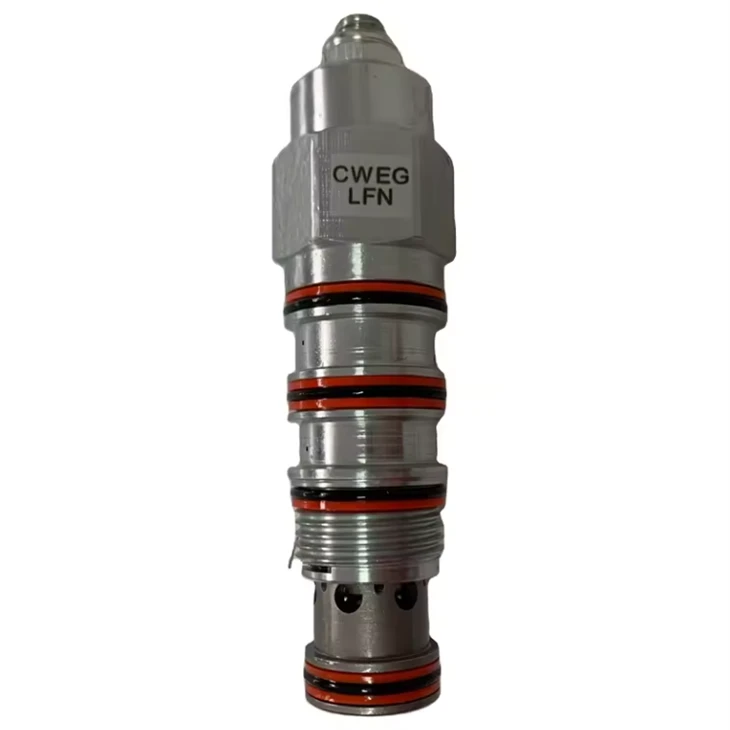

मूल सन हाइड्रोलिक कार्ट्रिज वाल्व CWEGLFN कार्ट्रिज वाल्व

उत्पाद विशिष्टताएँ

पायलट सहायता वाले उद्घाटन के साथ बाहरी पोर्ट प्रकार वाले काउंटरबैलेंस वाल्व का उपयोग ओवरराइड लोड को नियंत्रित करने के लिए किया जाता है। यह दिशात्मक वाल्व (पोर्ट 2) से लोड पोर्ट (पोर्ट 1) तक एक दिशा में तेल के मुक्त प्रवाह की अनुमति देता है, जबकि प्रत्यक्ष-अभिनय, पायलट-सहायता राहत वाल्व फ़ंक्शन पोर्ट 1 से पोर्ट 2 तक तरल के प्रवाह को नियंत्रित करता है। पोर्ट 3 की पायलट सहायता पायलट अनुपात की कार्रवाई के गुणांक द्वारा राहत फ़ंक्शन के प्रभावी सेटिंग मूल्य को कम कर देती है। चूंकि स्प्रिंग चैंबर बाहरी पोर्ट (पोर्ट 4) से जुड़ा है, इसलिए पोर्ट 2 में पिछला दबाव वाल्व सेटिंग को प्रभावित नहीं करता है। इस वाल्व को मोशन कंट्रोल वाल्व या ओवर-सेंटर वाल्व के रूप में भी जाना जाता है।

काउंटरबैलेंस वाल्व सेटिंग लोड दबाव मान से कम से कम 1.3 गुना होनी चाहिए।
समायोजन को दक्षिणावर्त घुमाने से सेटिंग कम हो जाएगी और दबाव कम हो जाएगा।
पूर्ण दबाव राहत के लिए सेटिंग 200 पीएसआई (14 बार) के बराबर है।
सभी 4-पोर्ट काउंटरबैलेंस वाल्व, लोड कंट्रोल वाल्व और पायलट संचालित चेक वाल्व आयामी रूप से विनिमेय हैं। (उनके पास समान प्रवाह पथ और समान छिद्र पैटर्न हैं)।

निम्नलिखित उत्पाद प्रदर्शन का ग्राफ़ है
