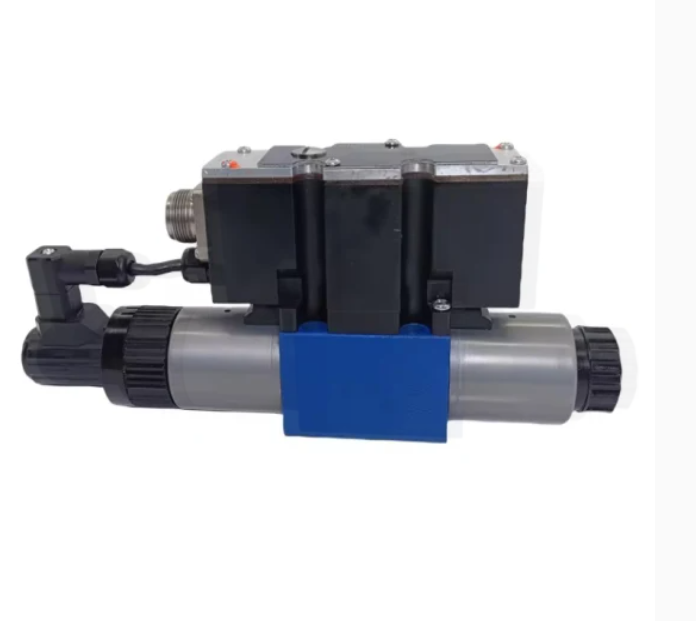

4WRZ Hydraulic Proportional directional valves (2)
4WRZ Hydraulic Proportional directional valves (3)

4WRZ हाइड्रोलिक आनुपातिक दिशात्मक वाल्व

4WRZ हाइड्रोलिक आनुपातिक दिशात्मक वाल्व आनुपातिक सोलनॉइड संचालित 3-तरफा दबाव कम करने वाले वाल्व हैं। इसका उपयोग विद्युत इनपुट सिग्नल को आनुपातिक दबाव आउटपुट सिग्नल में परिवर्तित करने के लिए किया जाता है और इसका उपयोग सभी 4WRZ… और 5WRZ… वाल्वों पर किया जाता है। आनुपातिक सोलनॉइड केंद्रीय धागे और अलग करने योग्य कुंडल के साथ नियंत्रणीय डीसी वेट पिन सोलनॉइड हैं। सोलनॉइड को वैकल्पिक रूप से बाहरी इलेक्ट्रॉनिक्स (प्रकार .WRZ...) या एकीकृत इलेक्ट्रॉनिक्स (प्रकार .WRZE...) द्वारा नियंत्रित किया जाता है।

जांच भेजें

उत्पाद का परिचय

उत्पाद परिचय

4WRZ Hydraulic Proportional directional valves 2

डिज़ाइन

वाल्व में मूल रूप से शामिल हैं:

- आवास (1)

- नियंत्रण स्पूल (2) दबाव मापने वाले स्पूल (3 और 4) के साथ

- केंद्रीय धागे के साथ सोलेनोइड्स (5 और 6)।

- वैकल्पिक रूप से एकीकृत इलेक्ट्रॉनिक्स के साथ (7)

4WRZ Hydraulic Proportional directional valves 3

समारोह

- जब सोलनॉइड्स (5 और 6) डी-एनर्जेटिक स्थिति में होते हैं, तो नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग्स (8) द्वारा केंद्रीय स्थिति में रखा जाता है
- आनुपातिक सोलनॉइड को सक्रिय करके नियंत्रण स्पूल (2) का सीधा संचालन, उदाहरण के लिए सोलनॉइड "ए" का ऊर्जाकरण (5)
→ दबाव मापने वाले स्पूल (3) और नियंत्रण स्पूल (2) को विद्युत इनपुट सिग्नल के अनुपात में बाईं ओर स्थानांतरित कर दिया जाता है
→ प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र-जैसे क्रॉससेक्शन के माध्यम से पी से बी और ए से टी तक कनेक्शन - सोलनॉइड का डी-एनर्जाइजेशन (5) → नियंत्रण स्पूल (2) संपीड़न स्प्रिंग (8) द्वारा केंद्रीय स्थिति में वापस आ जाता है केंद्रीय स्थिति, पोर्ट ए और बी टी के लिए खुले हैं, यानी हाइड्रोलिक द्रव बिना किसी प्रतिबंध के टैंक में प्रवाहित हो सकता है।
