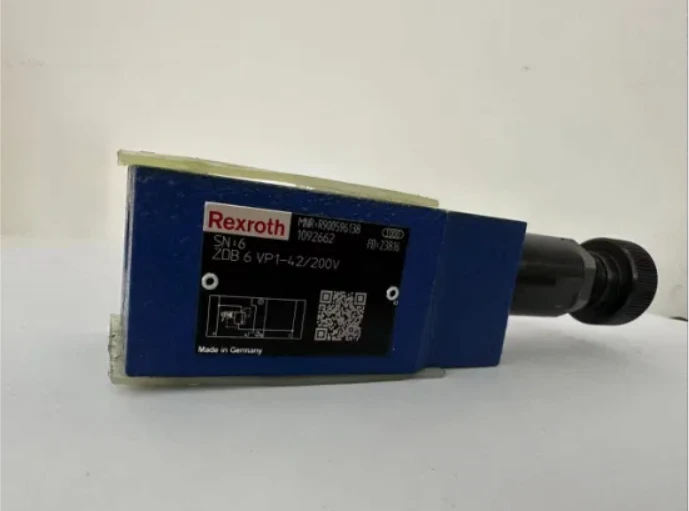

ZDB Z2DB हाइड्रोलिक वाल्व दबाव राहत वाल्व पायलट-संचालित

 सिंहावलोकन

ZDB Z2DB हाइड्रोलिक वाल्व दबाव राहत वाल्व पायलट-संचालित सैंडविच प्लेट डिजाइन में पायलट संचालित दबाव राहत वाल्व हैं। इनका उपयोग सिस्टम दबाव को सीमित करने के लिए किया जाता है। ZDB Z2DB हाइड्रोलिक वाल्व दबाव राहत वाल्व पायलट-संचालित मूल रूप से एक आवास (7) और एक या दो दबाव वाल्व कारतूस से मिलकर बनता है। सिस्टम दबाव को समायोजन प्रकार (4) के माध्यम से सेट किया जा सकता है। प्रारंभिक स्थिति में वाल्व बंद होते हैं। चैनल ए में दबाव स्पूल (1) पर कार्य करता है। उसी समय, स्पूल के स्प्रिंग-लोडेड पक्ष (1) पर नोजल (2) के माध्यम से और पायलट पॉपपेट (6) पर नोजल (3) के माध्यम से दबाव डाला जाता है। यदि चैनल ए में दबाव स्प्रिंग (5) पर निर्धारित मान से अधिक हो जाता है, तो पायलट पॉपपेट (6) खुल जाता है। हाइड्रोलिक द्रव स्पूल (1), नोजल (3) और चैनल (8) के स्प्रिंग-लोडेड पक्ष से चैनल टी (टीए) में प्रवाहित होता है। परिणामस्वरूप दबाव ड्रॉप स्पूल (1) को स्थानांतरित करता है और कनेक्शन ए से टी (टीए) खोलता है। चैनल ए में, स्प्रिंग (5) पर दबाव सेट किया गया है।
